產品中心您現在的位置: 首頁>>產品中心>>不銹鋼球閥>>不銹鋼國標球閥系列>C4材質不銹鋼球閥

C4材質不銹鋼球閥

更新時間:2022-03-27 18:32:00

簡要描述:

一、C4材質不銹鋼球閥產品特征 :球閥適用介質:水、氣、油品、天然氣和酸堿腐蝕性介質球閥適用溫度: -196 ~ 350 ℃球閥驅動方式:手動、氣動、電動、液動等


  免費咨詢:0577-67310582

  發郵件給我們:406041125@qq.com

一、C4材質不銹鋼球閥產品特征 :

球閥適用介質:水、氣、油品、天然氣和酸堿腐蝕性介質

球閥適用溫度: -196 ~ 350 ℃

球閥驅動方式:手動、氣動、電動、液動等

球閥公稱通徑: DN15 ~ 250mm 1/2 "~ 10 "

球閥主要用于截斷或接通管路中的介質,亦可用用于流體的調節與控制,它與其它閥類相比,具有以下一些優點。

二、C4材質不銹鋼球閥結構特點:

1 、流體阻力小、球閥是所有閥類中流體阻力最小的一種,即使是縮徑球閥,其流體阻力也相當小。 2 、止推軸承減小閥桿磨擦力矩,可使閥桿長期操作平穩靈活。 3 、閥座密封性能好,采用聚四氟乙烯等彈性材料制成的密封圈,結構易于密封,而且球閥的閥封能力隨著介質壓力的增高而增大。 4 、閥桿密封可靠,由于閥桿只作彷轉動運而不做升降運動,閥桿的填料密封不易破壞,且密封能力隨著介質的壓力增高而增大。 5 、由于聚四氟乙烯等材料具有良好的自潤滑性,與球閥的磨擦損失小,故球閥的使用壽命長。 6 、下裝式閥桿和閥桿頭部凸階防止閥桿噴出,如火災造成閥桿密封破壞,凸階與閥體間還可形成金屬接觸,確保閥桿密封。 7 、 防靜電功能:在球體、閥桿、閥體之間設置彈簧,能將開關過程產生的靜電導出。

三、C4材質不銹鋼球閥執行機構: 采用新型系列 GT 型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;大口徑閥門采用系列 AW 型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。 1 、齒輪式雙活塞,輸出力矩大,體積小。 2 、氣缸選用鋁金材料,重量輕、外形美觀。 3 、可在頂部、底部安裝手動操作機構。 4 、齒條式連接可調節開啟角度、額定流量。 5 、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。 6 、 IS05211 標準連接為產品的安裝更換提供了方便。 7 、兩端調的節螺釘可使標準產品在 0° 和 90° 有 ±4° 的可調范圍。確保與閥門的同步精度。

四、附件的選項:

根據不同控制和要求可選擇下列附件:

切斷型附件:單電控電磁閥、雙電控電磁閥、限位開關回訊器。

調節型附件:電氣定位器、氣動定位器、電氣轉換器。

氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。

手動機構: HVSD 手操機構

五、C4材質不銹鋼球閥執行標準:

1 、設計與制造: GB12237-89 、 API608 、 API 6D 、 JPI 7S-48 、 BS5351 、 DIN3357 。 2 、法蘭尺寸: JB/T74 ~ 90 ( JB74 ~ 90 )、 GB9112 ~ 9131 、 HGJ44 ~ 76 、 SH3406 、 ANSI B16.5 、 JIS B2212 ~ 2214 、 NF E29-211 、 DIN2543 。 3 、結構長度: GB12221-89 、 ANSI B16.10 、 JIS B2002 、 NF E29-305 、 DIN3202 。 4 、檢驗主試驗: JB/T 9092 、 API 598 。

六、C4材質不銹鋼球閥性能規范:

公稱通徑mm

DN15-DN300

材料代號

C

P

R

主要零件

閥 體

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

球 體

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

閥 桿

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

密封圈

增強聚四氟乙烯 對位聚苯

填 料

聚四氟乙烯 柔性石墨

適用工況

適用介質

蒸汽、水、油品

硝酸類

醋酸類

適用溫度

-28℃ - 300 ℃

執行器

型 號

DA/SR系列、GTD/GTE 系列、QGSY 系列等

氣源壓力

0.4-0.7MPa

七、性能參數:

試驗壓力  (MPa )

公稱壓力(MPa )

壓力級(class )

JIS(MPa)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

強度試驗

2.4

3.8

6.0

9.6

15.0

3.1

7.8

15.3

2.4

3.8

密封試驗

1.8

2.8

4.4

7.0

11.0

2.2

5.6

11.2

1.5

2.8

氣密試驗

0.5~0.7

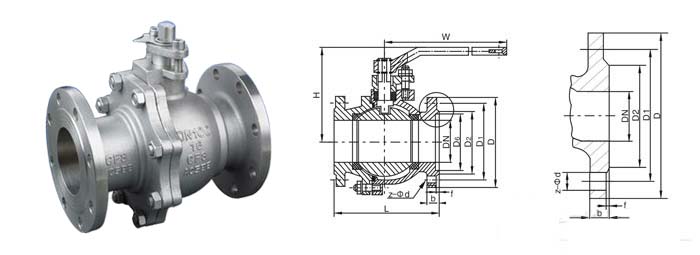

八、安裝尺寸表 :

公稱通徑DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
320
400
400
550
H
59
63
75
97
107
142
152
178
252
272
342
345
W
130
130
160
230
230
400
400
700
1100
1100
1500
1500

PN4.0MPa主要連接尺寸

公稱通徑DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
320
400
400
550
H
59
63
75
97
107
142
152
178
252
272
342
345
W
130
130
160
230
230
400
400
700
1100
1100
1500
1500

PN6.4MPa主要連接尺寸

公稱通徑DN
15
20
25
32
40
50
65
80
100
125
150
200
L
165
190
216
229
241
292
330
356
432
508
559
660
H
59
63
75
97
107
142
152
178
252
272
305
398
W
130
130
160
230
230
400
400
700
1000
1100
1500
1800

PN10.0MPa主要連接尺寸

公稱通徑DN
15
20
25
32
40
50
65
80
100
125
150
200
L
165
190
216
229
241
292
330
356
432
508
559
660
H
59
63
75
97
107
142
152
178
252
272
305
398
W
130
130
160
230
230
400
400
700
1000
1100
1500
1800
